実践で学ぶ、一歩進んだサーバ構築・運用術

第 8 回 ファイアウォール (後編)

UDP パケットのフィルタリング

UDP の場合， TCP と異なり ACK フラグなどはありませんから， 内向きパケットが， 外部から内部のサーバーへのアクセスなのか， あるいは内部から外部のサーバーへの問い合わせに対する返答なのかを 区別することはできません。

返答パケットの場合， あて先ポートが問い合わせに利用した送信元ポートと同じになります （図 22 参照）。 したがって， UDP クライアントを利用する場合， そのクライアントが送信元ポートを固定できるか否かが重要です。

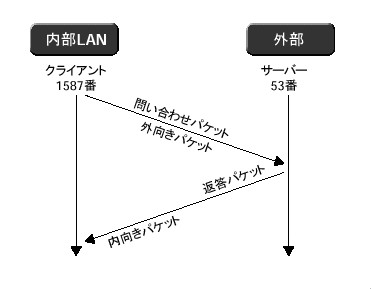

外向き UDP 問い合わせ
図 22 外向き UDP 問い合わせ

問い合わせ時の送信元ポートへ返答パケットが届く。

固定できるならば， 返答パケットのあて先ポートも常に同じ番号になりますから， あて先ポートに基づくフィルタリングを行って， そのポートあての UDP 内向きパケットを許可すれば済みます。 ただし， このクライアントは， 他のプログラムにそのポートを横取りされないようにするため， 常にそのポートを開いている必要があります。 つまりこのクライアント・プログラムはデーモンでなければなりません。

ポートが固定できない UDP クライアントが動いている場合は少々やっかいです。 そのクライアントを動かすことが絶対必要ならば， そのクライアントが送信元ポートとして利用する可能性がある すべてのポートについて， それらのポートあての内向きパケットを許可してしまう＊16 か， あるいはクライアントに追随して内向きパケットを許可するポートを変更できる ファイアウオールが必要になってしまいます。

まずはそのようなクライアントが動いていないか確認しましょう。 図 23 のように ipchains コマンドを実行してください。

# ipchains -I output -j ACCEPT -p udp -l -s 210.145.125.160/28 1024:65535 -d ! 210.145.125.160/28 0:1023
図 23 UDP クライアントが動いているかどうかを確認する

「210.145.125.160/28」は， 内部 LAN の IP アドレスの範囲で置き換えてください。 内部 LAN 上のホストのポート 1024 〜 65535 番から， 外部のサーバーのポート 0 〜 1023 番へ UDP パケットが送信されると， syslog に記録されます（「-l」オプション）。 送信元ポートが固定されていないクライアントが動いていれば， そのクライアントから送信されたパケットが記録されるはずです。

例えば図 24 のようなものです。 これを見ると， 内部 LAN 上のマシン「210.145.125.162」のポート 1587 番から ネーム・サーバー「192.5.5.241」に対して UDP による問い合わせが行われています。 幸い， ネーム・サーバーの場合は 問い合わせ時の送信ポートを 53 番に固定することができます。 ネーム・サーバー以外のサーバーへの問い合わせがある場合は， その問い合わせが本当に必要か， あるいはネーム・サーバーへの問い合わせのように送信元ポートが固定できないか， 考えてみてください。

Sep 10 22:53:46 asao kernel: Packet log: output ACCEPT eth0 PROTO=17 210.145.125.162:1587 192.5.5.241:53 L=63 S=0x00 I=5114 F=0x0000 T=64 (#1)
図 24 syslog の記録

問い合わせポートを固定

ネーム・サーバーへ問い合わせを行うクライアントが通常利用する送信元ポートは 1024 番以上のポートから適当に選ばれます。 ただし 1 つだけ例外があり， ネーム・サーバーが他のネーム・サーバーへ問い合わせを行うときは， あらかじめ決められたポートを送信元ポートとして利用します。 bind-8.2.2-P5 の場合， 設定ファイルの options において， 図 25 などのように書くことにより， 問い合わせ時の送信元アドレス（210.145.125.162）と 送信元ポート（53 番）を指定できます＊17。

query-source address 210.145.125.162 port 53;
図 25 問い合わせ時の送信元アドレス（210.145.125.162）と送信元ポート（53 番）を設定ファイルの options で指定する

したがって， 上記のように設定したネーム・サーバーを内部 LAN 上に設置し， ネーム・サーバーへの問い合わせはすべて このネーム・サーバーを経由して行うようにすれば， 外部のネーム・サーバーへの問い合わせパケットの送信元ポートを あらかじめ決められたポート（53 番）に固定することができます。

あて先ポートに基づくフィルタリング

内部 LAN 上で動く UDP クライアントの送信元ポートが固定できれば， 返答パケットのあて先ポートも固定できて， 内向きパケットのあて先ポートに基づくフィルタリングが可能になります。 例えば， 図 26 のように実行すると良いでしょう。

# ipchains -A input -j DENY -p udp -l
# ipchains -I input -j ACCEPT -s 210.145.125.160/28
# ipchains -I input -j ACCEPT -p udp --destination-port domain
# ipchains -I input -j ACCEPT -p udp --destination-port ntp
図 26 内部 LAN 上で動く UDP クライアントの送信元ポートを固定することによりフィルタリングが可能になる

図 26 の 4 つのコマンドを順に実行すると， 入力用チェーンは図 27 のようになります。 あて先ポートが「domain」か「ntp」であれば， それぞれ 1 番目（--destination-port domain）， 2 番目のルール（--destination-port ntp）が適用されて ACCEPT, 送信元アドレスが内部のものであれば 3 番目のルール（-s 210.145.125.160/28）が適用されて ACCEPT， いずれの条件も成立しなければ最後のルールが適用されて DENY になります。

# ipchains -L input
Chain input (policy ACCEPT):
target     prot opt     source               destination           ports
ACCEPT     tcp  !y----  anywhere             anywhere              any ->   any
ACCEPT     all  ------  210.145.125.160/28   anywhere              n/a
DENY       tcp  ----l-  anywhere             anywhere              any ->   any
図 27 図 26 の入力用チェーン
＊16
アクセスしたい外部の UDP サーバーが限定できるならば， 内向きパケットの送信元アドレスがそれらのサーバーであるときに限り 許可するようにすれば， 少しマシになります。
＊17
query-source を指定しない場合， 送信元ポートは 1024 番以上のポートからランダムに選ばれます。

(ライターから)

本稿は日経Linux 2000 年 11 月号に掲載された、 実践で学ぶ、一歩進んだサーバ構築・運用術, 第 8 回「ファイアウォール (後編)」を日経BP 社の許可を得て転載したものです。

Copyright(C)2000 by 仙石浩明 <sengoku@gcd.org>
無断転載を禁じます
